功能及用途

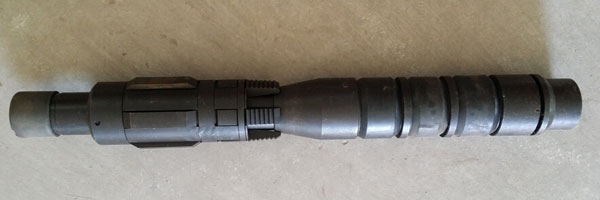

Y221-114封隔器用于分层试油、采油、卡水、防砂等工艺,结构简单,操作使用方便。
工作原理
坐封:按工艺设计要求将封隔器下至预定位置(避开油层套管接箍),上提油管 高度后,正转管柱后下放,以摩擦块为支点,轨道销钉眼轨迹中心管运动,从短轨道上死点经下死点运行至长轨道死点,卡瓦被锥体撑开,锚定于套管壁上,同时,压缩胶筒坐封,从而封隔油套环行空间。
解封:上提管柱,使封隔器胶筒收回,解封。继续上提管柱,中心管上行,借助摩擦块与套管的摩擦力,使轨道销钉运行至下死点,卡瓦收回解卡。
主要技术指标
总长(mm) |
1070 |
坐封载荷(KN) |
60~80 |
钢体 大外径(mm) |
114 |
工作压差(MPa) |
20 |
钢体 小通径(mm) |
50 |
耐温(℃) |
120 |
两端连接螺纹 |
2 7/8 TBG |
适用套管外径(mm) |
139.7 |
